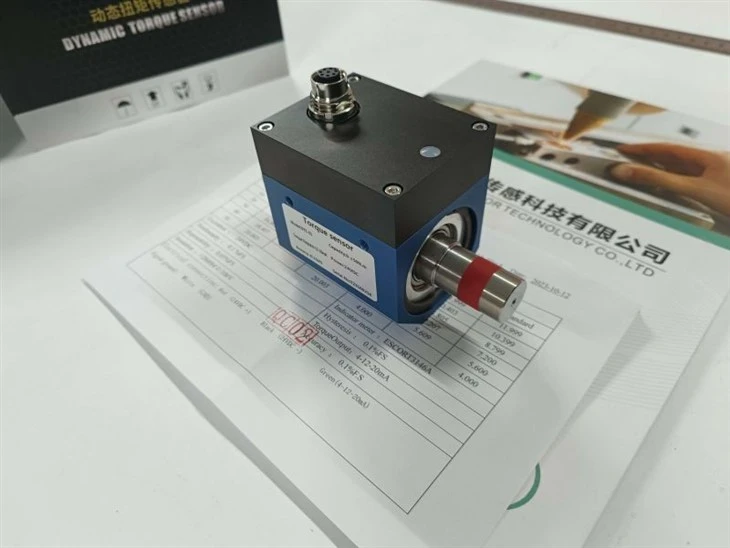

Senzor dinamičkog momenta, dinamički pretvarač obrtnog momenta

DTS-01 Senzor obrtnog momenta tipa kliznog prstena

Model: DTS-01

Kapacitet: {{0}}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500 Nm

Preciznost: ±{{0}}.1; ±0.3; ±0,5%FS

Izlazna osjetljivost: 1.0-1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Karakteristike:

1, senzor zakretnog momenta sastoji se od mjerača naprezanja i integriranog kola s visokom preciznošću i stabilnim performansama.

2, sa odličnom dugotrajnom stabilnošću

3, sa vezom ključa na oba kraja

4, 4000 RPM najviše

Tehnička specifikacija:

Dimenzija: mm

Dimenzija utora za ključ: DxDxW 22x3.5x6mm

1, Područje primjene

Senzor dinamičkog momenta serije DTS je precizan merni uređaj za obrtni moment i potrošnju mehaničke energije. Uglavnom se primjenjuje u

1.1 Elektromotor, motor motora, motor sa unutrašnjim sagorevanjem i druga rotirajuća oprema.

1.2 Ventilator, pumpa za vodu, moment ključ

1.3 Vlak, automobil, traktor, avion, brod, rudarska mašina

1.4 Sistem za reciklažu vode

1.5 Viskozimetar

1.6 Procesna industrija

2, Zahtjev za instalaciju

2.1 Pogodno za vertikalnu i horizontalnu instalaciju

2.2 Sva oprema za utovar, senzor obrtnog momenta, oprema za napajanje treba da budu instalirani na čvrstu platformu kako bi se izbegle prekomerne vibracije. U suprotnom, može uzrokovati nestabilno očitavanje, smanjiti preciznost ili čak oštetiti senzor zakretnog momenta.

2.3 Koristite elastičnu spojnicu

2.4 Fleksibilno pričvršćivanje preporučuje se za pričvršćivanje srednjeg dijela senzora momenta. Nemojte primjenjivati ​​kruto pričvršćivanje.

2.5 Tolerancija koncentričnosti opreme za punjenje, senzora momenta, opreme za napajanje treba biti manja od Φ0.05 mm.

3, Koraci instalacije

3.1 Potvrdite udaljenost između opreme za napajanje i opreme za utovar na osnovu vrste priključka osovine i dužine senzora momenta. Podesite razmak između osovinske linije (opreme za napajanje i utovar) i referentne ravni, uverite se da je koaksijalnost između njih manja od Φ0.03mm, a zatim popravite opremu za napajanje i opterećenje na referentnoj ravni.

3.2 Ugradite spojnicu na svako vratilo

3.3 Podešavanje udaljenosti između senzora momenta i referentne ravni, provjerite je li koaksijalnost između njihove osovinske linije i osovinske linije opreme za napajanje i opterećenje manja od Φ0.03 mm. Zatim fiksirajte senzor momenta na referentnu ravninu.

3.4 Popravite spojnicu, instalacija završena.

4, Normalni načini instalacije

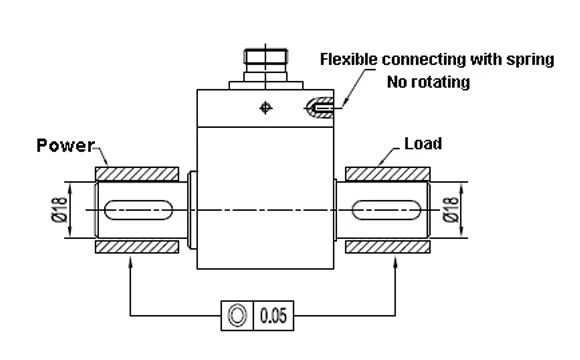

4.1 Kada je brzina manja od 300 obrtaja u minuti, nema čestih rotacija u smjeru kazaljke na satu i suprotno od kazaljke na satu, neki fleksibilni predmet se može koristiti za povezivanje sa senzorom momenta i spriječiti njegovo rotiranje.

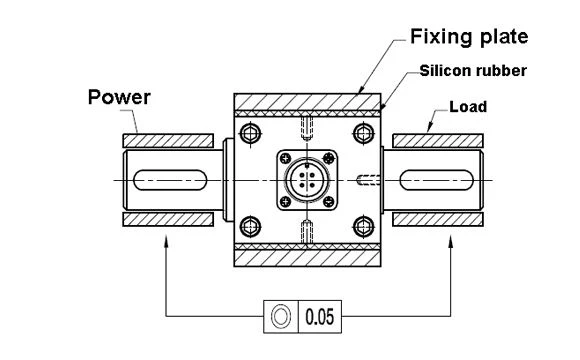

4.2 Kada je brzina veća od 300 o/min, sa čestim rotiranjem u smjeru kazaljke na satu i suprotno od kazaljke na satu, potrebna je pričvrsna ploča na prednjoj i stražnjoj strani senzora momenta. Dodajte 2-3 mm silikonsku gumu u sredinu senzora momenta i ploče za fiksiranje sa 15%-20% kompresije kako biste spriječili da postane čvrsta veza.

Dodatna oprema

	Mjerač obrtnog momenta Pribor: alati za ugradnju Samo prikaz vrijednosti momenta Cable; Kabel senzora momenta Opciono: Podržava RS232
	Brzinomjer Pribor: alati za ugradnju Samo prikaz vrijednosti brzine Cable; Kabel senzora momenta Opciono: RS232.
	Spojnica Aluminijum za male kapacitete Legirani čelik za srednji kapacitet Nerđajući čelik za veliki kapacitet
	Softver 1, podrška za prikaz podataka, skladištenje, preuzimanje. 2, Može prikazati podatke o momentu, brzini i potrošnji energije ako mjerač koji je povezan s njim podržava te funkcije.
	predajnik: Za pretvaranje mv/v izlaza u analogni izlaz, kao što je 0-5V / 0-10V/ 4-20mA
